本記事では物流倉庫でよく使われるマテハンの一つ、ネステナーのサイズや寸法について詳しく解説いたします。
マテバンクは日本最大級の中古マテハン買取・販売サイトです。
常時数万点の在庫を掲載しており、多くの物流倉庫事業者様のマテハン導入サポート、コスト削減に貢献させていただいております。
サイトを運営する中で、ネステナーを購入検討されるお客様から、ネステナーのサイズについての問い合わせを多く頂戴します。
「商品ページに書いてあるサイズってどういう意味？」
「ネステナーの外寸と内寸はどっちを基準に選べばいいの？」
こうした疑問についてわかりやすく解説いたしますので、ぜひ最後までご覧ください。
Contents

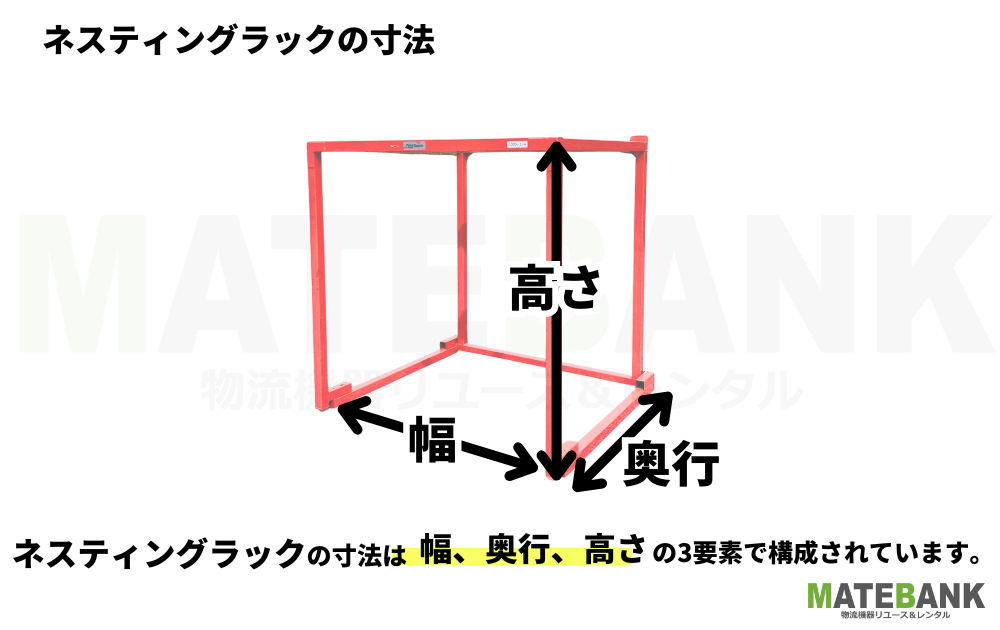

ネステナーの寸法について
ネステナーのサイズについて説明する前に、まずはネステナーというマテハンの寸法について解説したいと思います。
ネステナーの幅（間口）
ネステナーの端から端までの大きさを幅、または間口と呼びます。
幅は収納できるパレットのサイズやレイアウトに影響します。
マテバンクサイトでは幅をW（width）として表記しています。
ネステナーの奥行
ネステナーの手前から奥までの大きさを奥行と呼びます。
マテバンクサイトでは奥行をD（depth）として表記しています。
ネステナーの高さ
ネステナーの底部から一番上までの大きさを高さと呼びます。
高さは保管できる荷物サイズや、段積み可能数に影響します。
マテバンクサイトでは高さをH（height）として表記しています。

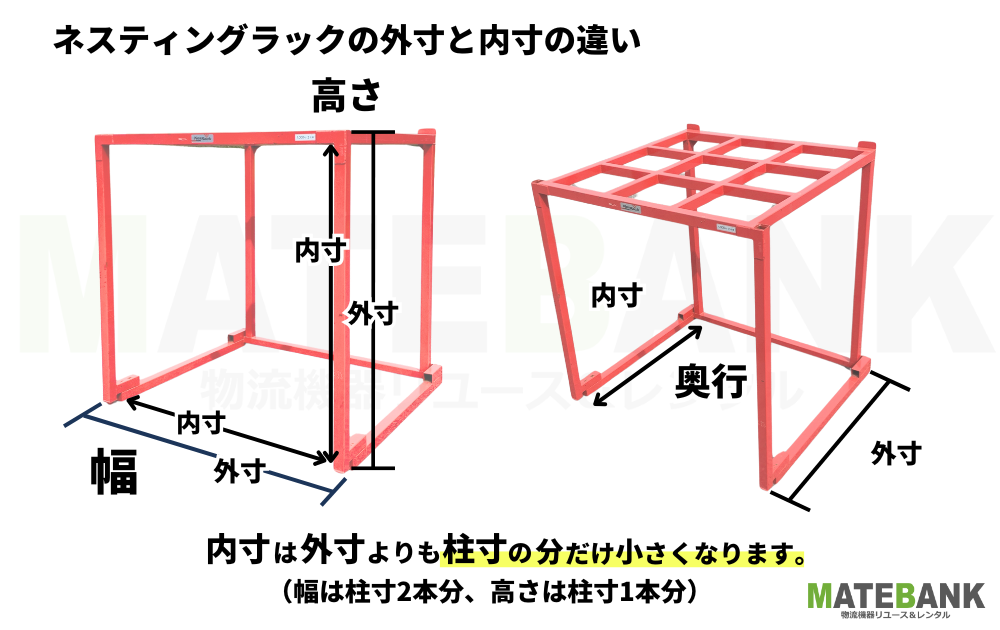

ネステナーの外寸と内寸
続いてネステナーの外寸と内寸について解説します。
ネステナーの寸法には、外寸と内寸の2種類があります。外寸はネステナー全体の大きさを示し、内寸は実際に保管に使えるスペースの大きさを示します。

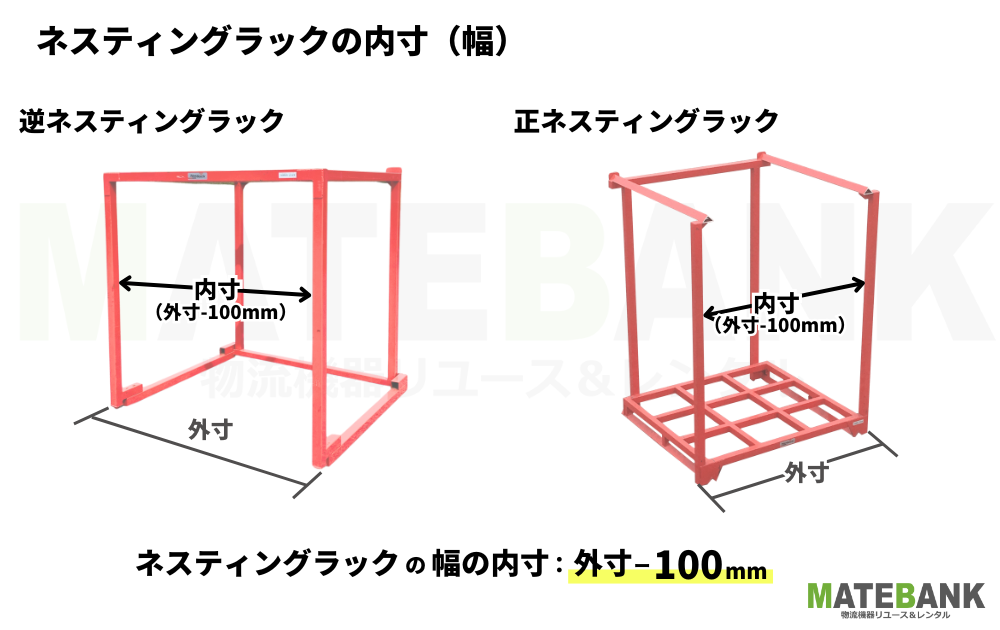

ネステナーの幅の内寸
一般的なネステナーの柱寸は50mm角です。
そのため内寸は外寸-100mm（柱寸50mmx2）となります。

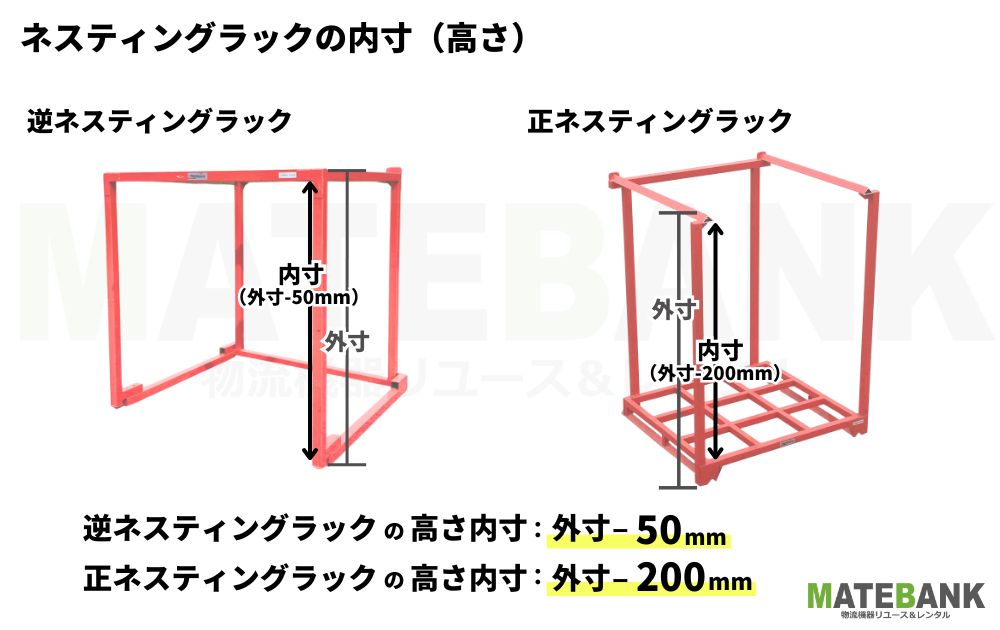

ネステナーの高さの内寸
逆ネステナーの高さ内寸は地面からに対して柱寸の50mm分だけ小さいサイズになります。
正ネステナーの高さ内寸は外寸-地面からパレット接地面までの高さとなり外寸に対して200mm小さいサイズとなります。
ネステナーの幅、奥行きとパレットの関係について
ネステナーにパレットを収納する場合、パレットのサイズはネステナーの内寸から幅が約150mm、奥行が50mm小さいものが最適です。
ネステナーの内寸が幅1250mm×奥行1150mmであれば、最適なパレットサイズは1100mm x 1100mmとなります。
ネステナーとパレットの間にスペースに設けるのはパレットの取り出しや収納をスムーズに行い、商品やネステナー自体の損傷を防ぐためです。このスペースの事を「クリアランス」と呼びます。
詳しくは次の記事をご覧ください。さらに詳しい情報や具体的な例を紹介しています。
ネステナーの標準的なサイズ（規格）について
続いてネステナーのサイズについて解説します。
ネステナーはパレットのサイズに合わせて作られており、クリアランスを考慮した上でサイズが決められています。日本国内にも多くのネステナーメーカーがありますが、現状サイズに関してはほぼ統一されています。

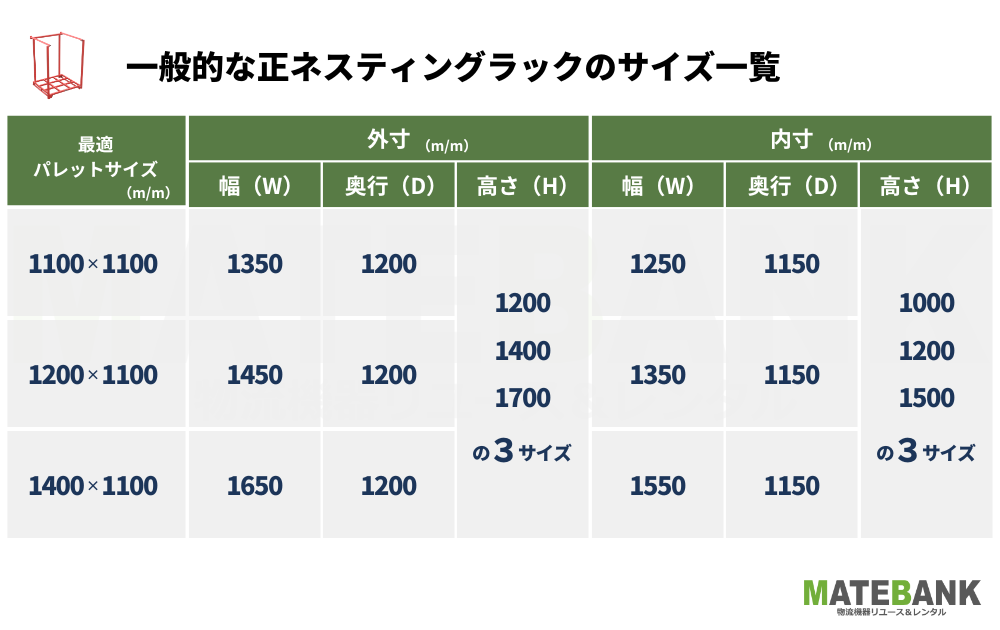

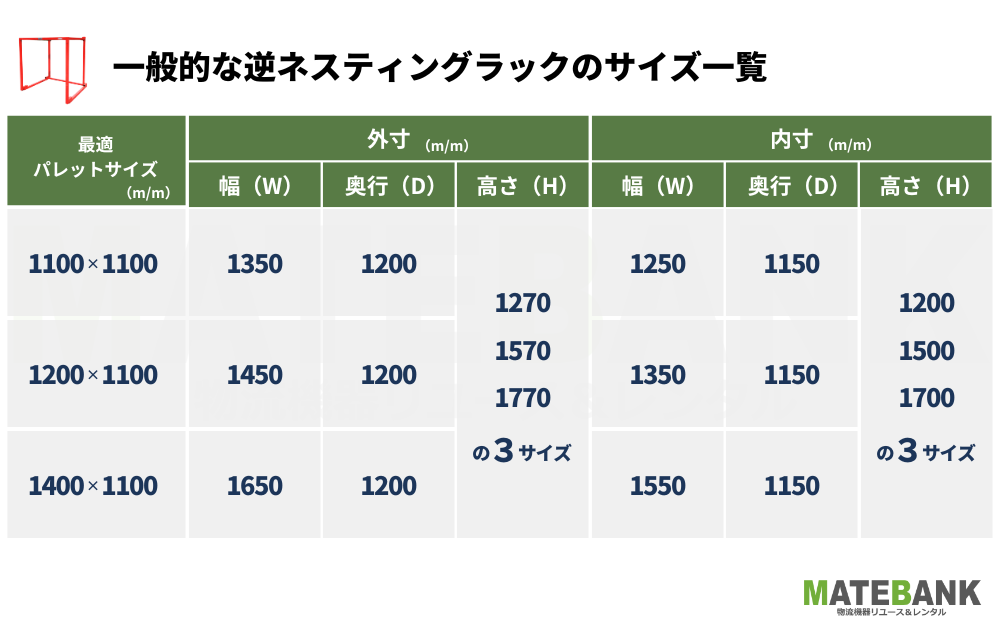

一般的なネステナーのサイズ
様々なサイズがあるネステナーの中でも多く流通しているサイズを以下の表にまとめました。
幅は1350mm、1450mm、1650mmの3種類が一般的です。それぞれ1350mmは1100×1100パレット、1450mmは1200×1100パレット、1650mmは1400×1100パレットに対応しています。
高さは1200mm、1500mm、1700mmの3サイズ、奥行は1200mmが主流です。
ネステナーの規格サイズ一覧
上記のサイズ以外にも、各種パレットに対応したネステナーの規格サイズはいくつか存在します。
逆ネステナー、正ネステナーそれぞれの規格サイズ一覧を表にまとめました。
逆ネステナーの規格サイズ一覧
| 外寸 (m/m) | 内寸 (m/m) | 最適パレットサイズ | 段積み数 | ||||
|---|---|---|---|---|---|---|---|
| 幅 | 奥行 | 高さ | 幅 | 奥行 | 高さ | ||
| 1350 | 1200 | 1270 | 1250 | 1150 | 1200 | 1100×1100 | 3段 |
| 1350 | 1200 | 1400 | 1250 | 1150 | 1330 | 1100×1100 | 2段 |
| 1350 | 1200 | 1600 | 1250 | 1150 | 1530 | 1100×1100 | 2段 |
| 1350 | 1200 | 1770 | 1250 | 1150 | 1700 | 1100×1100 | 2段 |
| 1450 | 1200 | 1270 | 1350 | 1150 | 1200 | 1100×1200 | 3段 |
| 1450 | 1200 | 1400 | 1350 | 1150 | 1330 | 1100×1200 | 2段 |
| 1550 | 1200 | 1600 | 1450 | 1150 | 1530 | 1100×1300 | 2段 |
| 1550 | 1200 | 1770 | 1450 | 1150 | 1700 | 1100×1300 | 2段 |
| 1650 | 1200 | 1270 | 1550 | 1150 | 1200 | 1100×1400 | 2段 |
| 1650 | 1200 | 1600 | 1550 | 1150 | 1530 | 1100×1400 | 2段 |
| 1650 | 1200 | 1770 | 1550 | 1150 | 1700 | 1100×1400 | 2段 |
正ネステナーの規格サイズ一覧
| 外寸 (m/m) | 内寸 (m/m) | 適用パレットサイズ | 積み重ね段数 | ||||
|---|---|---|---|---|---|---|---|
| 間口 | 奥行 | 高さ | 間口 | 奥行 | 高さ | ||
| 1350 | 1200 | 1150 | 1250 | 1000 | 53 | 1100×1100 | 4 |
| 1350 | 1200 | 1150 | 1250 | 1200 | 60 | 1100×1100 | 4 |
| 1350 | 1200 | 1150 | 1250 | 1500 | 58 | 1100×1100 | 3 |
| 1450 | 1200 | 1150 | 1450 | 1200 | 62 | 1100×1200 | 4 |
| 1550 | 1200 | 1150 | 1450 | 1200 | 62 | 1100×1300 | 4 |
| 1650 | 1200 | 1150 | 1550 | 1200 | 64 | 1100×1400 | 4 |
| 1650 | 1200 | 1150 | 1550 | 1500 | 62 | 1100×1400 | 3 |
| 1650 | 1200 | 1150 | 1550 | 1500 | 62 | 1100×1400 | 3 |
ネステナーの段積みについて
ネステナーの段積みとは複数のネステナーを垂直に積み重ねることを指します。
ネステナーは段積みして運用することにより倉庫スペースを最大限に有効活用することができます。
段積み時の高さについては以下の記事で詳しく解説しています。
まとめ
ネステナーは様々なサイズがあるのでお客様の倉庫やパレット、荷物サイズに合ったネステナーを選ぶことが重要です。
以下の記事でもネステナーの選び方やレイアウトについて解説しておりますので、合わせてご覧ください。
